Czy wielofunkcyjna wiertnica do kotwienia może być również używana do fugowania?

Czy wielofunkcyjna wiertnica do kotwienia może być również używana do fugowania?

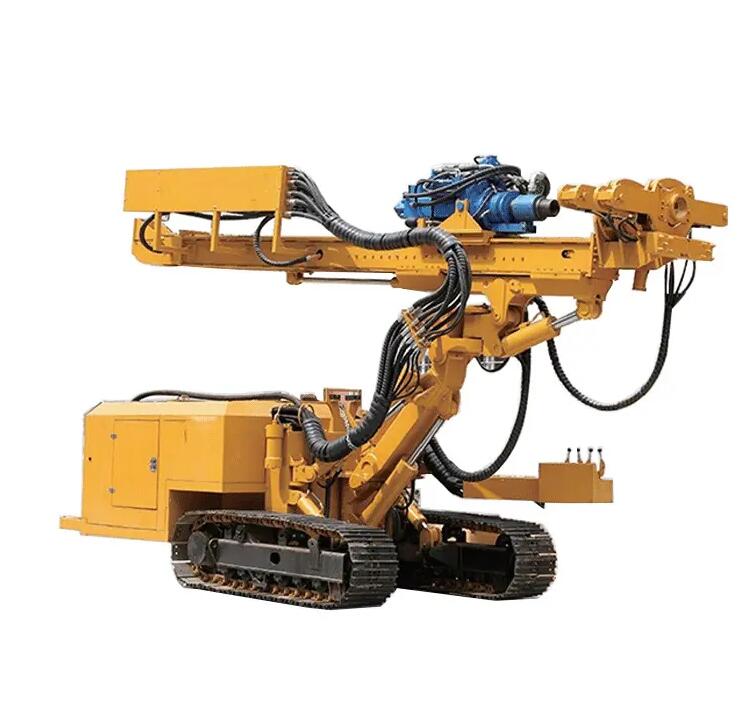

W dziedzinie inżynierii geotechnicznej, górnictwa i drążenia tuneli zapotrzebowanie na wydajny i wszechstronny sprzęt stale rośnie. Częstym pytaniem wśród inżynierów i kierowników projektów jest, czy awielofunkcyjne wiercenie kotwiące rig, kamień węgielny nowoczesnych operacji pomocniczych, może również wykonywać zadania związane z fugowaniem. Odpowiedź brzmi zdecydowanie tak, a ta zdolność stanowi znaczący postęp technologiczny. Nowoczesne wielofunkcyjne wiertnice są coraz częściej projektowane jako zintegrowane systemy typu „wiertło – kotwa – zaprawa”, co zasadniczo zmienia przebieg pracy w budownictwie podziemnym.

Od zadań sekwencyjnych do zintegrowanego procesu

Tradycyjnie wsparcie naziemne obejmowało sekwencyjny proces, w którym uczestniczyła załoga wieloosobowa: jeden zespół wiercił otwór, drugi wkładał kotwę lub śrubę, a trzeci zajmował się cementowaniem przy użyciu oddzielnych pomp. Metoda ta była nie tylko czasochłonna i pracochłonna, ale także skomplikowana logistycznie w ograniczonych przestrzeniach typowych dla tuneli czy kopalń.

Integracja funkcji fugowania bezpośrednio z wiertnicą rozwiązuje te podstawowe problemy. Jak opisano w patencie na hydrauliczną kotwę stropową, kluczem jest konstrukcja samego żerdzi wiertniczej. Wiertnica wykorzystuje wydrążony żerdź wiertniczą z wewnętrznym kanałem do fugowania. Podczas wiercenia kanał ten pozostaje nieaktywny. Po osiągnięciu docelowej głębokości można natychmiast rozpocząć proces cementowania w tym samym kanale. W niektórych konstrukcjach wiertło może nawet pęknąć, umożliwiając przedostanie się zaprawy do pierścienia wokół pręta, zapewniając całkowite zamknięcie kotwy i połączenie jej ze skałą. To płynne przejście od wiercenia do fugowania w jednym ustawieniu radykalnie skraca czas operacji.

Zalety techniczne funkcji łączonej

Techniczne zalety łączenia tych funkcji są znaczne:

Niezrównana wydajność: Najbardziej znaczącą korzyścią jest drastyczna redukcja czasu nieprodukcyjnego. Nie ma potrzeby demobilizowania wiertnicy i uruchamiania oddzielnej jednostki do iniekcji. W projektach zgłaszano poprawę wydajności o 40% lub więcej poprzez wyeliminowanie konieczności wymiany i zmiany położenia sprzętu.

Ulepszona kontrola jakości: Zintegrowane systemy zapewniają doskonałą kontrolę procesu. Operatorzy mogą zarządzać całą sekwencją – głębokością wiercenia, mieszanką zaczynu, ciśnieniem wtrysku i objętością – z jednej konsoli. Na przykład zaawansowane modele posiadają inteligentne systemy sterowania, które monitorują ciśnienie iniekcji w czasie rzeczywistym (np. regulowane w zakresie 0-15 MPa), zapewniając spójne i niezawodne zbrojenie.

Elastyczność operacyjna i bezpieczeństwo: Wiertnice te zaprojektowano z myślą o możliwościach adaptacji. Mogą sprostać różnym potrzebom związanym z fugowaniem, od standardowej zawiesiny cementowej do konsolidacji skał po bardziej specjalistyczne zastosowania. Niektóre wiertnice są wyposażone w funkcję fugowania dwupłynowego (np. cementu i krzemianu sodu), co ma kluczowe znaczenie dla szybkiego uszczelniania warstw bogatych w wodę. Prowadzenie wszystkich operacji z jednej, stabilnej platformy zwiększa również bezpieczeństwo pracowników, ograniczając ruch i interakcję z wieloma urządzeniami w strefach niebezpiecznych.

Sprawdzone zastosowania w terenie

Zastosowanie tych wielofunkcyjnych wiertnic jest szeroko rozpowszechnione w ciężkim budownictwie i górnictwie:

Budowa tuneli i metra: Są niezbędne do budowy parasoli przednich, kotwienia ścian i konsolidacji słabych stref skalnych przed wykopami. Zdolność do systematycznego kotwienia i natychmiastowego cementowania ma kluczowe znaczenie dla stabilizacji tuneli w miękkim podłożu lub w strefach uskoków.

Górnictwo: W kopalniach węgla stosuje się je do kotwienia stropów, konsolidacji warstw, a nawet infuzji pokładów węgla w celu kontroli zapylenia. Integracja funkcji jest niezbędna w środowisku górniczym o ograniczonej przestrzeni i wrażliwym na czas.

Stabilizacja zboczy i prace fundamentowe: W przypadku głębokich wykopów fundamentowych, łagodzenia osuwisk i renowacji tam, wiertnice te mogą instalować długie kotwy ściągające i jednocześnie zaprawiać otaczającą glebę w celu poprawy nośności.

Wnioski i perspektywy na przyszłość

Ewolucjawielofunkcyjna wiertnica do kotwieniaw kompetentną jednostkę do fugowania to nie tylko możliwość – to aktualny standard branżowy dla zaawansowanych projektów. Uosabia przejście w kierunku zintegrowanych, zmechanizowanych i inteligentnych rozwiązań wsparcia naziemnego. Chociaż dedykowane pompy do iniekcji o dużej wydajności nadal nadają się do fugowania kurtynowego na dużą skalę, kombinowana wiertnica do iniekcji jest narzędziem wybieranym w przypadku zdecydowanej większości zadań związanych ze zbrojeniem konstrukcyjnym, wsparciem przed wykopami i naprawami awaryjnymi. W miarę jak wyzwania inżynieryjne stają się coraz bardziej złożone, ciągła konwergencja technologii wierceń i iniekcji w ramach jednej, sterowanej cyfrowo platformy pozostanie kluczowym czynnikiem zapewniającym bezpieczeństwo, wydajność i opłacalność w budownictwie podziemnym na całym świecie.
