Jakie są najnowsze osiągnięcia w technologii wielofunkcyjnych wiertnic do kotwienia?

Jakie są najnowsze osiągnięcia w technologii wielofunkcyjnych wiertnic do kotwienia?

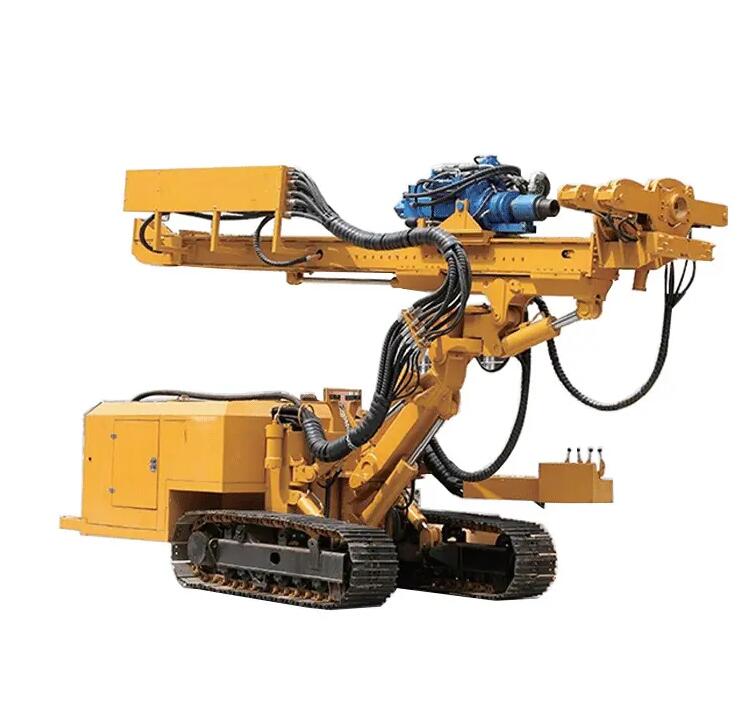

Technologia z tyłuwielofunkcyjne wiertnice kotwiąceprzechodzi szybką i transformacyjną ewolucję. Wykraczając poza zwykłą integrację mechaniczną, najnowsze osiągnięcia skupiają się na inteligencji, precyzji i wyjątkowych możliwościach adaptacji, przekształcając te platformy w wyrafinowane platformy robotyczne, które radzą sobie z najtrudniejszymi warunkami współczesnego drążenia tuneli i górnictwa.

1. Powstanie inteligentnych, zautomatyzowanych systemów sterowania

Najbardziej znaczący krok naprzód dotyczy automatyzacji i inteligentnego sterowania. Wiodący producenci opracowują systemy, które drastycznie zmniejszają zależność operatora i błędy ludzkie. Na przykład firma China Railway Construction Heavy Industry (CRCHI) wprowadziła nową generację wiertnic, kotew i cementowni, wyposażonych w system sterowania „One-Key Per Step”. System ten upraszcza złożone operacje w zautomatyzowane sekwencje, obniżając próg umiejętności operatorów i zapewniając spójne, powtarzalne wykonanie każdego cyklu wiercenia, kotwienia i cementowania.

Tendencja do pełnej autonomii nabiera tempa. Badania i rozwój skupiają się na wizji maszynowej i autonomicznym pozycjonowaniu. W jednym z przełomowych wniosków patentowych złożonym przez dużego producenta opisano system, w którym kamera głębinowa umieszczona na platformie do wiercenia i mocowania śrub tworzy trójwymiarową mapę przodka tunelu w czasie rzeczywistym. System automatycznie identyfikuje położenie wcześniej zainstalowanych śrub i oblicza dokładne współrzędne nowych otworów. Następnie kieruje wysięgnik wiertniczy do tych lokalizacji bez ręcznego pomiaru i znakowania, osiągając poziom prędkości i dokładności niemożliwy dla ludzkiego operatora.

2. Niespotykana precyzja w ograniczonych i złożonych przestrzeniach

Nowoczesne projekty często obejmują obszary złożone pod względem geologicznym, w których wykorzystywane są masywne maszyny do wiercenia tuneli (TBM) działające w ciasnych przestrzeniach. Krytycznym wyzwaniem było zainstalowanie długich, głębokich kotw prostopadle (normalnie) do profilu tunelu w niezwykle ograniczonej przestrzeni za głowicą urabiającą TBM. Kotwy nieprostopadłe są mniej skuteczne i mogą być niebezpieczne przy napinaniu.

Najnowsze odkrycia bezpośrednio rozwiązały ten problem. Inżynierowie opracowali zamontowaną na platformie TBM, wielokierunkową wiertnicę do normalnych głębokich otworów na potrzeby projektu tunelu w miękkich skałach charakteryzującego się wysokimi naprężeniami. Ten specjalistyczny zestaw posiada wyrafinowany mechanizm łączący ramię wahadłowe z belką podajnika z dokładnością regulacji kąta ± 0,5°. W połączeniu z kompaktowym, o 50% mniejszym modułem zacisku pręta, może pracować w przestrzeni pierścieniowej o szerokości 2,4 metra i wiercić otwory o głębokości 8–12 metrów pod idealnym kątem 90 stopni do ściany tunelu w dowolnym miejscu na jego obwodzie. Taka precyzja zapewnia optymalną siłę kotwienia i, jak wykazano, skraca czas cyklu kotwiczenia o ponad połowę, z 800 do 300 minut na pierścień tunelu.

3. Zwiększona zręczność i możliwości wielozadaniowości

Postęp nie ogranicza się do platform z jednym wysięgnikiem. Aby zmaksymalizować pokrycie twarzy i wydajność, nowe projekty obejmują wiele niezależnie działających jednostek wiertniczych. Patent na „wielokierunkowego robota wiercąco-kotwiącego” ujawnia system składający się z sześciu oddzielnych jednostek wiertniczych zamontowanych na jednej ramie. Jednostki te mogą pracować jednocześnie na dachu i ścianach tunelu. Co najważniejsze, ich niezależny ruch pozwala im zakrywać luki lub „brakujące miejsca” pozostawione przez inne jednostki bez konieczności zmiany położenia całej masywnej maszyny, co znacznie zwiększa ogólną wydajność pracy.

4. Skoncentruj się na trwałości i działaniu w trudnych warunkach

Technologia poprawia również wytrzymałość platformy. Nowe patenty podkreślają zintegrowane systemy zaprojektowane, aby stawić czoła dwóm największym wrogom sprzętu podziemnego: uszkodzeniom wywołanym pyłem i uderzeniami. Jedna innowacyjna konstrukcja obejmuje dedykowany system odsysania pyłu z wentylatorami, króćcami ssącymi i płytami filtrującymi, które aktywnie wychwytują pył u źródła, chroniąc zarówno elementy maszyny, jak i zdrowie załogi. Ponadto dodawane są systemy buforowe z amortyzatorami i sprężynami, aby chronić konstrukcję platformy wiertniczej przed uderzeniami spadających fragmentów skał, zwiększając trwałość w trudnych warunkach.

Wniosek: droga do zrobotyzowanych miejsc pracy

Najnowsze osiągnięcia wwielofunkcyjny zestaw do kotwieniaTechnologia wyraźnie wskazuje na przyszłość zrobotyzowanych, napędzanych czujnikami i połączonych siecią placów budowy. Połączenie zautomatyzowanego sterowania, precyzyjnego prowadzenia, zręczności wieloramiennej i wzmocnionej konstrukcji tworzy maszyny, które są nie tylko narzędziami, ale inteligentnymi partnerami w inżynierii. Wiertnice te zwiększają bezpieczeństwo, usuwając personel z obszarów niebezpiecznych, poprawiają jakość dzięki nieomylnej precyzji i obniżają koszty dzięki radykalnemu wzrostowi wydajności. W miarę jak projekty infrastrukturalne stają się coraz bardziej ambitne, a warunki gruntowe coraz trudniejsze, te inteligentne platformy kotwiące będą miały fundamentalne znaczenie dla przekształcania wyzwań inżynieryjnych w osiągalną rzeczywistość.
