Jaki jest przewodnik krok po kroku dotyczący korzystania z platformy kotwiącej do podparcia fundamentów?

Jaki jest przewodnik krok po kroku dotyczący korzystania z platformy kotwiącej do podparcia fundamentów?

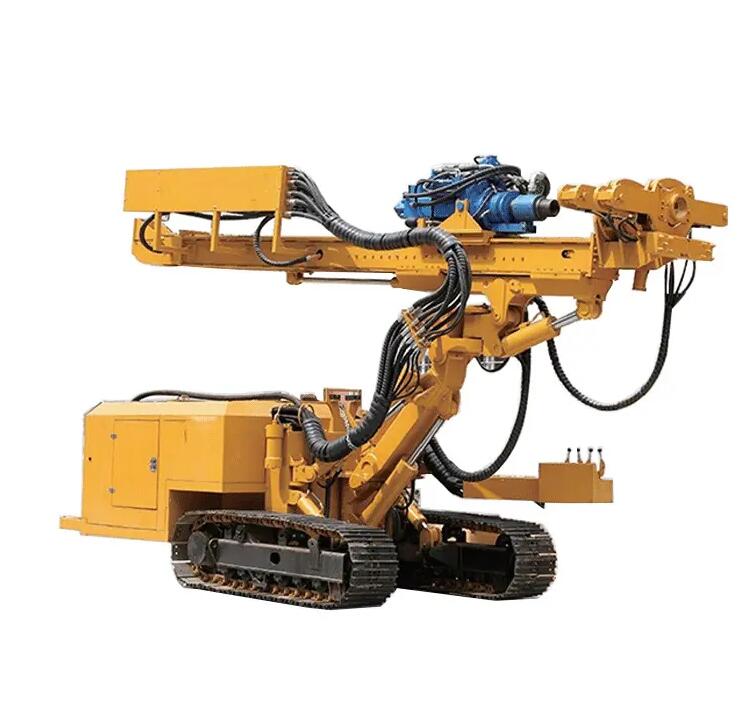

Wsparcie fundacji za pomocąplatformy kotwiczneto krytyczny proces w inżynierii geotechnicznej, zapewniający stabilność i bezpieczeństwo konstrukcji w trudnych warunkach gruntowych lub skalnych. Te specjalistyczne wiertarki są przeznaczone do montażu kotew gruntowych, odciągów lub gwoździ gruntowych wzmacniających fundamenty, ściany oporowe lub skarpy. Jednak obsługa platformy kotwiącej wymaga precyzji, wiedzy technicznej i ścisłego przestrzegania protokołów bezpieczeństwa, aby osiągnąć optymalne wyniki. Artykuł ten zawiera kompleksowy przewodnik krok po kroku dotyczący stosowania zestawu kotwiącego do podparcia fundamentów, obejmujący przygotowanie, wiercenie, montaż i procedury pomontażowe.

Krok 1: Planowanie przedoperacyjne i ocena lokalizacji

Przed rozmieszczeniem platformy kotwiącej należy przeprowadzić dokładną ocenę lokalizacji. Obejmuje to przeglądanie raportów geotechnicznych w celu zrozumienia składu gleby, poziomu wód gruntowych i wymagań dotyczących nośności. Inżynierowie określają typ kotwy (np. kotwy wlewane, kotwy śrubowe), głębokość, średnicę i rozstaw w oparciu o wymagania konstrukcyjne. Dodatkowo teren jest badany pod kątem przeszkód, takich jak instalacje podziemne, formacje naturalne lub istniejące konstrukcje. Przed mobilizacją należy uzyskać wszystkie niezbędne pozwolenia i poświadczenia bezpieczeństwa.

Krok 2: Konfiguracja i kalibracja platformy

Po dotarciu na miejsce ustaw platformę kotwiącą na stabilnym, równym podłożu, używając podpór lub stabilizatorów, aby zapobiec przechylaniu się podczas pracy. Upewnij się, że wiertnica jest wyrównana z wyznaczonymi punktami wiercenia zgodnie z planem technicznym. Skalibrować układy hydrauliczne i elektroniczne wiertnicy, w tym kąt wiercenia, ustawienia momentu obrotowego i ciśnienie zasilania, zgodnie ze specyfikacjami technicznymi. Przeprowadź przed operacją kontrolę wszystkich komponentów, takich jak maszt, przewód wiertniczy i węże hydrauliczne, aby upewnić się, że są w optymalnym stanie.

Krok 3: Wiercenie i przygotowanie otworu

Rozpocznij wiercenie, wybierając odpowiednie wiertło i technikę w zależności od warunków glebowych lub skalnych. W przypadku miękkich gleb można zastosować wiercenie obrotowe za pomocą ślimaka o ciągłym zgarnianiu, natomiast w przypadku twardych skał może być konieczne wiercenie z młotem wgłębnym (DTH). Monitoruj parametry, takie jak prędkość wiercenia, moment obrotowy i ciśnienie płukania, aby zachować integralność otworu. Podczas wiercenia należy w razie potrzeby stosować płyny osłonowe lub stabilizujące, aby zapobiec zapadnięciu się otworu. Po osiągnięciu docelowej głębokości dokładnie oczyść otwór przepłukując powietrzem lub wodą, aby usunąć zanieczyszczenia i zapewnić odpowiednią siłę wiązania kotwy.

Krok 4: Montaż kotwy i spoinowanie

Włóż prefabrykowany zespół kotwy (zwykle stalowe cięgno lub pręt) do wywierconego otworu. W przypadku kotew zalewanych należy przygotować mieszaninę zaczynu zgodnie ze specyfikacjami projektowymi — zwykle jest to zaczyn na bazie cementu z dodatkami zwiększającymi wytrzymałość i odporność na korozję. Użyj rury tremie lub węża do zaprawy, aby wpompować zaprawę do otworu od dołu do góry, upewniając się, że nie pozostały żadne kieszenie powietrzne. W przypadku kotew wklejanych, po wstępnym utwardzeniu należy zastosować iniekcję ciśnieniową, aby poprawić nośność.

Krok 5: Stres i blokada

Po uzyskaniu przez zaprawę wystarczającej wytrzymałości (zweryfikowanej w badaniach laboratoryjnych) należy naprężyć kotwę za pomocą podnośnika hydraulicznego do obciążenia obliczeniowego. Proces ten, zwany sprężaniem, zapewnia, że ​​kotwa jest aktywna i może natychmiast oprzeć się siłom. Monitoruj wydłużenie i manometry podczas sprężania, aby potwierdzić zgodność z tolerancjami projektowymi. Po osiągnięciu docelowego obciążenia zablokuj kotwę za pomocą zespołu płytki nośnej i nakrętki. Zapisz wszystkie dane dotyczące naprężeń w celu zapewnienia jakości i wykorzystania w przyszłości.

Krok 6: Weryfikacja i dokumentacja poinstalacyjna

Przeprowadzić testy integralności, takie jak testy oderwania lub obciążenie próbne, aby sprawdzić działanie kotwicy. Zamontuj systemy ochrony przed korozją (np. tuleje wypełnione smarem lub powłoki epoksydowe), jeśli jest to wymagane dla długoterminowej trwałości. Na koniec udokumentuj cały proces, łącznie z rysunkami powykonawczymi, raportami z testów i zaleceniami dotyczącymi konserwacji. W przypadku konstrukcji krytycznych może być zalecane regularne monitorowanie obciążenia kotwy i przemieszczenia.

Postępując zgodnie z tym systematycznym przewodnikiem, operatorzy mogą zapewnić bezpieczne, wydajne i niezawodne podparcie fundamentówplatformy kotwiczne. Przestrzeganie standardów branżowych, takich jak Międzynarodowe Towarzystwo Mechaniki Gruntów i Inżynierii Geotechnicznej (ISSMGE), ma kluczowe znaczenie dla powodzenia projektu.
