​Jak kontrolować jakość Jet Grouting za pomocą platformy wysokociśnieniowej?

Jak kontrolować jakość Jet Grouting za pomocą platformy wysokociśnieniowej?

Kontrola jakości w przypadku iniekcji strumieniowej ma ogromne znaczenie, ponieważ proces ten obejmuje ukryte prace pod ziemią, podczas których defekty mogą zagrozić integralności konstrukcji, wodoszczelności lub długoterminowej trwałości. Wysokie ciśnienieurządzenia do jet groutingu, choć bardzo skuteczne, wymagają skrupulatnego nadzoru, aby zapewnić spójne wyniki. W tym artykule omówiono kompleksowe ramy kontroli jakości obejmujące etapy planowania, realizacji, monitorowania i weryfikacji, zgodne z międzynarodowymi normami, takimi jak EN 12716 i ASTM D6001.

1. Planowanie i próby przedbudowlane

Badanie gleby: Przeprowadź szczegółowe badania geotechniczne, aby scharakteryzować zmienność gleby, wody gruntowe i przeszkody.

Program testowy: Przeprowadź próby terenowe w celu ustalenia optymalnych parametrów natryskiwania (ciśnienie, przepływ, prędkość obrotowa/wycofania) dla różnych warstw gleby.

Projekt mieszanki zaczynów: Proporcje zaczynu testowane laboratoryjnie pod kątem wytrzymałości, przepuszczalności i urabialności. W razie potrzeby w określonych warunkach użyj dodatków.

2. Monitorowanie w czasie rzeczywistym podczas budowy

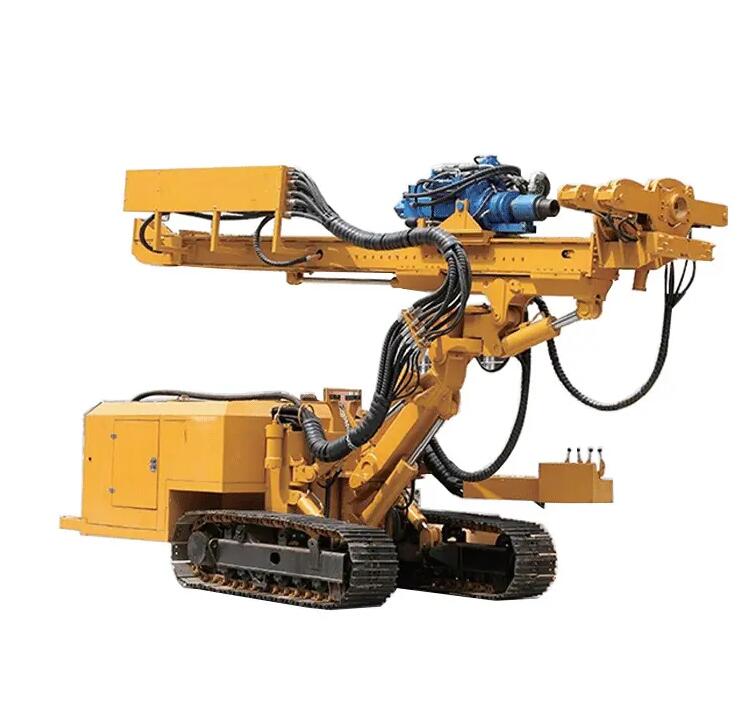

Nowoczesne platformy wysokociśnieniowe są wyposażone w czujniki i rejestratory danych umożliwiające monitorowanie:

Parametry hydrauliczne: ciśnienie wtrysku (zwykle 30–60 MPa), natężenie przepływu i objętość.

Parametry mechaniczne: prędkość obrotowa (5–20 obr./min), prędkość wyciągania (5–30 cm/min) i moment obrotowy.

Właściwości zaczynu: Gęstość i lepkość mierzona inline.

Odchylenia przekraczające tolerancje wyzwalają alarmy i skłaniają do natychmiastowych działań naprawczych. Zautomatyzowane systemy mogą dostosowywać parametry w odpowiedzi na informacje zwrotne w czasie rzeczywistym.

3. Geometria kolumny i zapewnienie ciągłości

Pionowość i wyrównanie: Do monitorowania pionowości żerdzi wiertniczej, szczególnie w przypadku głębokich kolumn, należy używać inklinometrów lub narzędzi żyroskopowych.

Kontrola średnicy kolumny: Metody pośrednie, takie jak testy wyporu lub pomiary podnoszenia gruntu, mogą wykazać wystarczającą średnicę. W przypadku kluczowych projektów można zastosować kamery odwiertowe lub tomografię geofizyczną.

Weryfikacja nakładania się: Upewnij się, że kolejne kolumny nakładają się na siebie zgodnie z projektem (zwykle 10–30% średnicy) za pomocą precyzyjnych systemów pozycjonowania (GPS lub tachimetr).

4. Jakość materiału i obsługa

Kontrola betoniarni: Automatyczne dozowanie z pomiarami wagowymi zapewnia spójny skład zaczynu.

Pobieranie próbek i testowanie: Należy często pobierać próbki zaczynu w celu sprawdzenia czasu wiązania, wytrzymałości i gęstości.

Kalibracja sprzętu: Regularnie kalibruj manometry, przepływomierze i pompy.

5. Weryfikacja powykonawcza

Wiercenie rdzeniowe i badania laboratoryjne: Wydobywaj rdzenie z wybranych kolumn, aby ocenić nieograniczoną wytrzymałość na ściskanie, gęstość i jednorodność.

Testy przepuszczalności: W przypadku ścian odciętych należy przeprowadzić testy przepuszczalności na miejscu (np. testy spadającej głowy) lub testy laboratoryjne na rdzeniach.

Badania nieniszczące: Rejestracja dźwięku Crosshole, obrazowanie termiczne lub badania rezystywności mogą wykryć puste przestrzenie lub niespójności.

Testowanie obciążenia: Przeprowadź testy obciążenia płyty lub testy integralności kolumn nośnych.

6. Dokumentacja i zgodność

Prowadzenie szczegółowej dokumentacji dotyczącej jakości, obejmującej:

Zapisy powykonawcze ze współrzędnymi GPS i głębokościami.

Dzienniki parametrów i raporty o anomaliach.

Świadectwa badań laboratoryjnych i protokoły inspekcji.

Porównanie wyników ze specyfikacjami projektowymi (np. wytrzymałość > 1 MPa, przepuszczalność < 10⁻⁶ cm/s).

Przykład przypadku: Uszczelnienie portalu tunelu

W projekcie tunelu kolejowego zastosowano jet grouting w celu utworzenia wodoszczelnego uszczelnienia wokół portalu z piaszczystego żwiru. Kontrola jakości obejmowała monitorowanie ciśnienia/przepływu w czasie rzeczywistym, codzienne testowanie zaczynu i rdzeniowanie po budowie. Jedna kolumna wykazywała niską wytrzymałość; dochodzenie ujawniło zablokowaną dyszę podczas budowy. Kolumnę ponownie nawiercono i ponownie zalano, unikając potencjalnego wnikania wody.

Typowe pułapki i środki zaradcze

Niespójne średnice: Często z powodu różnych prędkości wyciągania. Rozwiązanie: Użyj automatycznej kontroli wypłat i przeszkol operatorów.

Słaba wytrzymałość: Może wynikać ze złego wymieszania gleby z zaprawą lub nieprawidłowego stosunku wody do cementu. Dostosuj parametry i wydłuż czas mieszania.

Problemy z przepuszczalnością: Szczeliny pomiędzy kolumnami można wypełnić poprzez ponowne nałożenie cementu.

Wniosek

Kontrola jakości winiekcja strumieniowaz platformami wysokociśnieniowymi to proces wielowarstwowy wymagający integracji technologii, wiedzy specjalistycznej i rygorystycznych protokołów. Wykorzystując monitorowanie cyfrowe, systematyczne testowanie i zarządzanie adaptacyjne, inżynierowie mogą dostarczać elementy metodą jet-grouting, które spełniają najwyższe standardy wydajności, zapewniając bezpieczeństwo i trwałość konstrukcji geotechnicznych.
