Jak działa wiertnica górnicza DTH (Down-The-Hole)?

Jak działa wiertnica górnicza DTH (Down-The-Hole)?

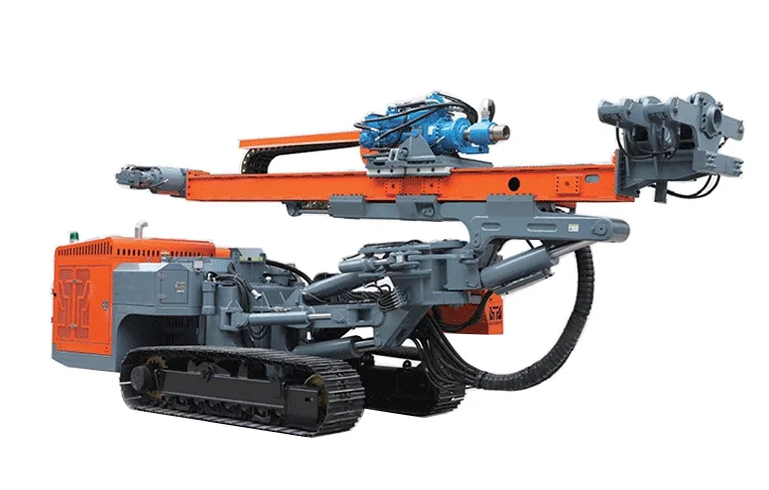

Młot Down-The-Hole (DTH) to wydajna i wydajna technologia wiercenia, szeroko stosowana w górnictwie, kamieniołomach i wierceniu studni. Awiertnica górniczawyposażony w system DTH jest szczególnie skuteczny w penetracji twardych, ściernych formacji skalnych, gdzie inne metody mogą być powolne lub powodować nadmierne zużycie wiertła. Podstawową zasadą wyróżniającą DTH jest umieszczenie mechanizmu udarowego – młotka – bezpośrednio za wiertłem na dnie odwiertu, a nie na górze przewodu wiertniczego. Taka konfiguracja pozwala na bezpośredni transfer energii do skały, co skutkuje wyższymi współczynnikami penetracji i prostszymi otworami.

Podstawowymi elementami systemu DTH na platformie wiertniczej są górny adapter pomocniczy lub trzpień, zewnętrzna obudowa młota, tłok (młot), zawór zwrotny i wiertło. Cały zespół jest przymocowany do dolnej części przewodu wiertniczego. Proces napędzany jest sprężonym powietrzem pod wysokim ciśnieniem, dostarczanym przez dużą sprężarkę powietrza umieszczoną na powierzchni, stanowiącą integralną część pakietu wiertnicy wydobywczej. Powietrze to przepływa w dół pierścienia pomiędzy żerdziami wiertniczymi a obudową młota. Część tego powietrza jest również kierowana przez środek przewodu wiertniczego, aby pomóc w usuwaniu zwiercin, ale główny przepływ w przypadku pracy młota odbywa się przez pierścień.

Cykl wiercenia rozpoczyna się, gdy powietrze pod wysokim ciśnieniem dostaje się do zespołu młota przez otwory w górnej części. Ciśnienie powietrza unosi tłok do góry, ściskając sprężynę lub tworząc poduszkę powietrzną. Gdy tłok osiągnie szczyt skoku, odkrywa kanał powietrzny, który przekierowuje powietrze pod wysokim ciśnieniem na górę tłoka. To szybkie odwrócenie ciśnienia powoduje mocne wciśnięcie tłoka w tył wiertła. Energia uderzenia przekazywana jest bezpośrednio z tłoka na frez, który następnie kruszy znajdującą się pod nim skałę. Ten cykl podnoszenia i uderzania powtarza się wiele razy na sekundę, zwykle od 10 do 30 Hz, w zależności od konstrukcji młota i ciśnienia powietrza.

Jednocześnie system skutecznie usuwa zrębki skalne. Po tym, jak powietrze wykona swoją pracę polegającą na uruchomieniu tłoka, jest ono usuwane przez środek świdra i wychodzi przez otwory lub otwory bezpośrednio na ścianę skalną. Ten strumień powietrza o dużej prędkości wypłukuje pokruszone zwierci z dna otworu i przenosi je w górę pierścieniowej przestrzeni pomiędzy przewodem wiertniczym a ścianą otworu wiertniczego na powierzchnię. Wykorzystanie całego pierścienia przewodu wiertniczego jako drogi powrotnej urobku pozwala na skuteczne oczyszczanie, które jest niezbędne do utrzymania prędkości wiercenia i zapobiegania zakleszczaniu się świdra. Sam bit jest zazwyczaj wyposażony w guziki z węglika wolframu, które są zaprojektowane tak, aby wytrzymać ogromne siły uderzenia i ścieranie.

Zalety korzystania z DTHwiertnica górniczasą znaczące. Ponieważ młot uderza w skałę bezpośrednio na dnie otworu, straty energii w przewodzie wiertniczym są minimalne, co czyni go bardzo wydajnym, szczególnie w przypadku głębokich otworów. Ciągłe działanie udarowe na wiertło pomaga również utrzymać równomierny obrót przewodu wiertniczego, co przyczynia się do wiercenia prostszego otworu w porównaniu z niektórymi innymi metodami. Wiertnice DTH są preferowanym wyborem w przypadku otworów strzałowych o dużej średnicy w kopalniach odkrywkowych skał twardych, do odwadniania studni oraz do wszelkich zastosowań wymagających szybkiej i niezawodnej penetracji trudnych formacji. Solidność systemu w połączeniu z potężną wiertnicą górniczą i sprężarką sprawia, że ​​jest to kamień węgielny nowoczesnego wydobycia minerałów i budownictwa.
