Podstawowe obwody kontroli ciśnienia hydraulicznej wielofunkcyjnej platformy wiertniczej

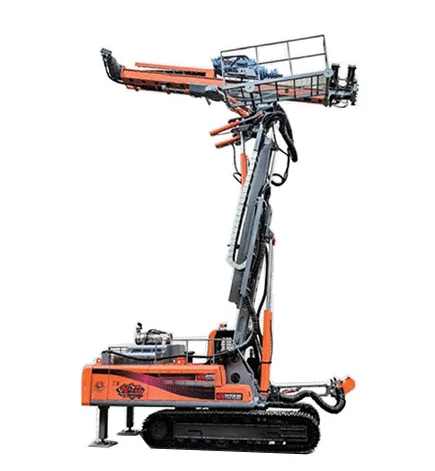

Podstawowe obwody kontroli ciśnieniaHydrauliczna wielofunkcyjna wiertnica

Podstawowy obwód kontroli ciśnienia jest niezwykle ważny, ponieważ zapewnia siłę i moment obrotowy wymagane przez siłowniki wielofunkcyjnej hydraulicznej wiertnicy. Podstawowym elementem stosowanym w tym obwodzie jest zawór kontroli ciśnienia, który reguluje ciśnienie hydrauliczne. Podstawowy obwód kontroli ciśnienia odgrywa istotną rolę w działaniu hydraulicznej wielofunkcyjnej wiertnicy.

Obwód równoważący

W praktyce inżynierskiej pionowy cylinder hydrauliczny wielofunkcyjnej wiertnicy hydraulicznej może opadać pod wpływem własnego ciężaru. Aby temu zapobiec, można zastosować obwód równoważący. Takie obwody są powszechnie stosowane w mechanizmach takich jak niezrównoważone mechanizmy wychylenia, podnoszenia i teleskopowania w dźwigach, a także mechanizmy grawitacyjnego opadania, takie jak tłoki, tłoki i mechanizmy suwakowe w prasach hydraulicznych. Obwody równoważące obejmują:

(1) Obwód równoważący za pomocą zaworu zwrotnego do sterowania wspomaganiem i ograniczaniem prędkości.

(2) Obwód równoważący wykorzystujący przepustnicę zwrotną do ograniczania prędkości i sterowany hydraulicznie zawór zwrotny do blokowania.

Obwód utrzymujący ciśnienie

Jak sama nazwa wskazuje, obwód utrzymujący ciśnienie utrzymuje ciśnienie na stałym poziomie, utrzymując określone ciśnienie podczas określonej fazy cyklu pracy. Ten typ obwodu ma trzy główne cechy:

(1) Stabilne ciśnienie

(2) Niezawodne działanie

(3) Efektywność energetyczna.

Obwód redukcji ciśnienia

Obwód redukujący ciśnienie obniża ciśnienie w obwodzie hydraulicznym. Osiąga się to poprzez koordynację zaworu redukcyjnego ciśnienia z innymi zaworami. Dzięki temu obiegowi można uzyskać stabilne ciśnienie niższe niż ciśnienie zasilania pompy.

Obwód regulacji ciśnienia

Zadaniem obwodu regulacji ciśnienia jest utrzymywanie ciśnienia w całym układzie hydraulicznym Hydraulicznej Wielofunkcyjnej Wiertnicy lub określonej sekcji na stałym poziomie lub poniżej określonej wartości granicznej. Obwody regulacji ciśnienia obejmują:

(1) Jednostopniowy obwód regulacji ciśnienia

(2) Wielostopniowy obwód regulacji ciśnienia

(3) Bezstopniowy obwód regulacji ciśnienia.

Obwód wzmacniający ciśnienie

Obwód zwiększający ciśnienie służy do zwiększania ciśnienia w układzie hydraulicznymHydrauliczna wielofunkcyjna wiertnica. Korzystając z tego obwodu, można zastosować pompę hydrauliczną o stosunkowo niskim ciśnieniu wyjściowym w celu uzyskania oleju pod wyższym ciśnieniem. Dodatkowo, aby osiągnąć ten sam efekt, jako źródło zasilania można wykorzystać sprężone powietrze. Wzmacniacz jest istotnym elementem tego obwodu, który obejmuje:

(1) Wzmacniacz jednostronnego działania

(2) Wzmacniacz dwustronnego działania.

Obwód rozładunku

Funkcją obwodu rozładowczego jest umożliwienie pracy pompy hydraulicznej prawie bez ciśnienia. Zalety obwodu rozładowczego obejmują:

(1) Unikanie częstego uruchamiania silnika

(2) Ograniczenie wytwarzania ciepła w układzie hydraulicznym wielofunkcyjnej wiertnicy hydraulicznej

(3) Minimalizacja strat mocy

(4) Wydłużenie żywotności silnika i pompy.

Powszechnie stosowane obwody rozładunkowe obejmują:

(1) Obwód rozładunku wykorzystujący sterowany zewnętrznie zawór sekwencyjny jako zawór rozładowujący

(2) Obwód rozładunku za pomocą obejścia z dwukierunkowym zaworem dwupozycyjnym

(3) Obwód rozładunku za pomocą sterowanego pilotem zaworu nadmiarowego

(4) Obwód rozładowczy wykorzystujący funkcję położenia neutralnego zaworu kierunkowego typu M (lub H, K).
